Oriëntatie
Terminal 1: linksboven
Vooraanzicht. Polariteitsnok aan de bovenzijde van de connector.
Nummering
Rij 1: 1–12 · rij 2: 13–23 (versprongen) · rij 3: 24–35. Van links naar rechts.
Status-LED
B1: spanning op Bank 1 t.o.v. GND. B2: spanning op Bank 2 t.o.v. GND.
Common
Terminals in dezelfde groep zijn intern parallel geschakeld. Eén terminal per groep is voldoende.
GND: terminals 24–31, rij 3 links. Niet verwisselen met bank- of railpotentiaal.

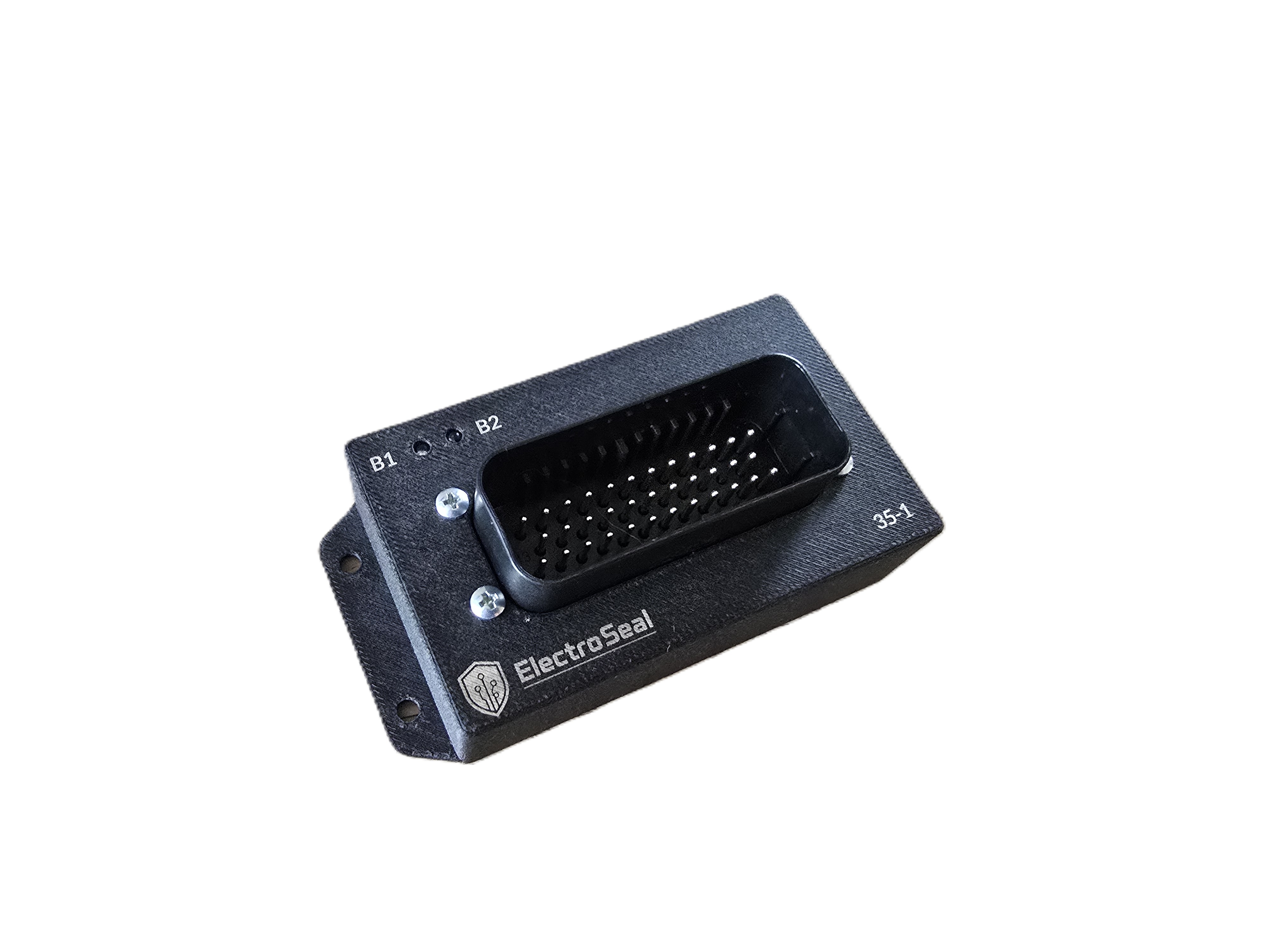

Vooraanzicht
Max. 32 V op de terminals, 8 A per terminalBank 1
Bank 2
Rail 1
Rail 2
Rail 3
GND
| Groep | Terminal | Aantal | Positie | LED |
|---|---|---|---|---|
| Bank 1 | 1 – 8 | 8 | Boven links | B1 |
| Rail 1 | 9 – 12 | 4 | Boven rechts | — |
| Bank 2 | 13 – 19 | 7 | Midden links | B2 |
| Rail 2 | 20 – 23 | 4 | Midden rechts | — |
| GND | 24 – 31 | 8 | Onder links | — |
| Rail 3 | 32 – 35 | 4 | Onder rechts | — |
